QT-004

产品型号：QT-004-双道剥线机

名称：双道剥线机

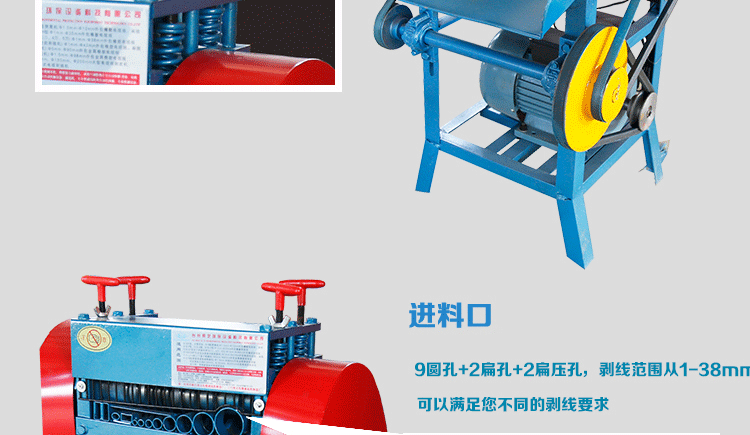

适用范围：A档直径0.5mm—直径12mm 10只进料孔

B档直径1.5mm—直径25mm 10只进料孔

C档直径1.5mm—直径38mm 9只进料孔

尺寸：长54cm×宽52cm×高84cm

重量：81kg

电压功率：220/1.5kw 220/2.2kw 380v/1.5kw

日产数量：100kg—300kg

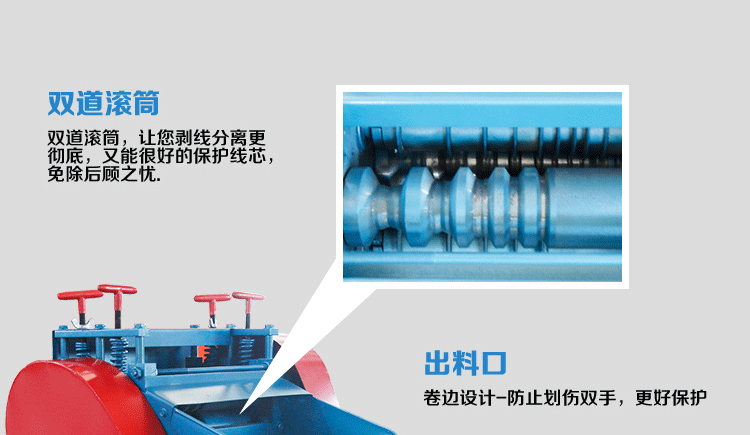

功能与特点：此机为双道挤压（10MM以下）

功能，加工单线铜丝、多股线、

散丝等电缆，用刀片剥开绝缘层

经挤压方式方式出来后，能将

线芯和外皮自动分离出来。

注意事项：

1 、开动电机，检查运转是否正常，进料时查看各档外包橡塑电缆线直径的大小，依次逐根进料。

2 、为了使刀片能够长久耐用，进料时应将橡塑电缆线的接头剪掉，以免刀片缺口崩刃。

3 、如果进料出来之后出现过深及断丝现象，注意以下几点情况：① 、应调节进料档即刀片轴上面两边M12 螺丝压力的松紧；

② 、在进料时检查位置是否放错；

③ 、刀片是否新换，刃口是否过于锋利，应用专用油石稍加修整，适度为止。

4 、如果进料出来以后，橡塑已经剥开，但铜丝不能吐出。主要有4 点情况：① 、上轴滚花过深，应用专用油石将上轴加以修磨，但不能过分修磨，过多的修磨容易造成有油性的电缆线难以传动；

② 、弹簧压力是否过松，应将压力调紧，能吐即止；

③ 、电线直径偏小，或上下轴间隙偏多，应将两轴间隙调至0 . 4---0 . 6mm ;

④ 、加工的橡塑电缆线已经发热，铜丝就不能吐出。

5 、如果进料后，剂压档不能将电缆传动过去，料停留在中间，出现的情况有以下几种情况：

① 、检查各档皮带是否有松驰现象；

② 、检查各档两边弹簧压力是否过紧，没有顶力，应放松压力；

③ 、电缆线油性太多，使两轴打滑，应经常将两轴擦干，（擦干时，如果机在运转，请注意安全）。
